Detail produk:
|
| Bahan: | UNS N06626, superalloy yang diperkuat dengan solusi padat | ||
|---|---|---|---|
| Cahaya Tinggi: | paduan tahan panas,paduan kinerja tinggi,knalpot kedirgantaraan UNS N06626 |
||
Peningkatan Lembar 625M (N06626) tahan lelah, strip, foil, fitting, tabung untuk knalpot aerospace dll
1 PRODUK
Paduan 625M (UNS N06626) tahan lelah yang ditingkatkan untuk knalpot aerospace dll.

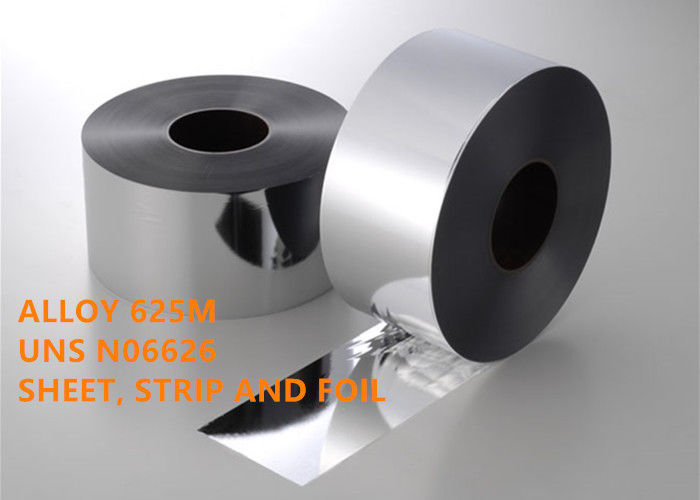

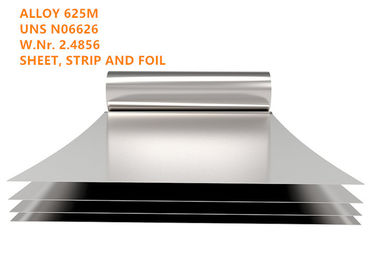

Formulir produk tersedia dalam bentuk lembaran, strip, foil, fitting, tabung dll.
2 DESAIN EKUIVALEN
UNS N06626, W.Nr.2.4856 (EN), paduan Inconel® 625LCF, paduan Haynes® 625SQ ®
3 APLIKASI
Paduan 625M siap dibuat dan dilas menggunakan praktik umum untuk Paduan 625. Paduan dan lembaran 625M menemukan aplikasi dalam knalpot luar angkasa, bellow sambungan fleksibel otomotif, sambungan ekspansi dalam perpipaan proses atau transportasi, dan industri proses kimia di bawah, sambungan ekspansi, dan fabrikasi di mana Dibutuhkan siklus rendah dan kelelahan termal hingga ketahanan 1200 ° F (650 ° C), kekuatan, dan ketahanan korosi.
4 GAMBARAN UMUM
Alloy 625M adalah superalloy yang diperkuat dengan solusi padat, modifikasi dari Alloy 625 dikembangkan untuk meningkatkan ketahanan terhadap kelelahan pada suhu hingga sekitar 1200 ° F (649 ° C). Komposisi paduan dikontrol ketat untuk tingkat karbon, silikon, dan nitrogen yang sangat rendah.
Peleburan primer adalah dengan peleburan induksi vakum, diikuti dengan praktik elektroda habis pakai menggunakan peleburan kembali electroslag. Selama pemrosesan, ukuran butir dikendalikan ke ASTM # 5 atau lebih halus.
5 KOMPOSISI KIMIA (% berat):
Tabel 1
| Fe | Ni | Bersama | Cr | Si | C | Mo |
| ≤5.00 | ≥58.0 | ≤1.00 | 20.0-23.0 | ≤0,15 | ≤0,03 | 8.0-10.0 |
| Ti | Al | M N | P | S | Nb + Ta | N |
| ≤0,40 | ≤0,40 | ≤0,50 | ≤0.015 | ≤0.015 | 3.15-4.15 | ≤0,02 |
6 SIFAT FISIK
Tabel 2 Konstanta fisik
| Massa jenis | lb / cu masuk | 0,305 |
| gram / cm 3 | 8.44 | |
| Kisaran lebur | ° F | 2350-2460 |
| ° C | 1290-1350 | |
| Panas spesifik a , Btu / lb ° F (J / kg ° C) | 0 ° F (-18 ° C) | 0,096 (402) |
| 70 ° F (21 °) | 0,098 (410) | |
| 200 ° F (93 ° C) | 0.102 (427) | |
| 400 ° F (204 ° C) | 0.109 (456) | |
| 600 ° F (316 ° C) | 0.115 (481) | |
| 800 ° F (427 ° C) | 0.122 (511) | |
| 1000 ° F (538 ° C) | 0.128 (536) | |
| 1200 ° F (649 ° C) | 0.135 (565) | |
| 1400 ° F (760 ° C) | 0,141 (590) | |
| 1600 ° F (871 ° C) | 0,148 (620) | |
| 1800 ° F (982 ° C) | 0,154 (645) | |
| 2000 ° F (1093 ° C) | 0,160 (670) | |
| Permeabilitas | pada 200 Oersted (15,9 kA / m) | 1.0006 |
| Suhu curie | ° F | <-320 |
| ° C | <-196 |
7 IKAN PROPERSI MEKANIK
Paduan 625M memiliki ukuran butiran rata-rata ASTM No. 5 (0,0025 in / 0,064 mm) atau lebih halus. Karakteristik yang luar biasa dari paduan ini adalah kekuatan kelelahan siklus rendah yang diturunkan terutama dari struktur mikro yang dikontrol, ukuran butir dan kekuatan luluh.
Faktor yang sama yang meningkatkan ketahanan terhadap kelelahan mekanis juga meningkatkan ketahanan terhadap kelelahan termal. Paduan, seperti Paduan 625, mengalami pembentukan fase mikro selama paparan lama untuk suhu tinggi antara. Eksposur seperti itu dapat meningkatkan kekuatan paduan sekaligus menurunkan keuletan dan sifat benturan. Karena pembentukan fasa, dengan efek butiran halus yang tidak menguntungkan pada sifat creep-rupture, Alloy 625M tidak direkomendasikan untuk penggunaan jangka panjang pada tingkat tegangan tinggi di atas 1200 ° F (650 ° C).
Sifat mekanik suhu kamar
Tabel 3 Sifat mekanik suhu kamar a
| Min. kekuatan tekanan | Mini. kekuatan luluh offset 0,2% | Mini. pemanjangan | ||
| ksi | MPa | ksi | MPa | % |
| 120 | 827 | 60 | 414 | 40 |
persyaratan kekuatan Yield mungkin tidak berlaku untuk ketebalan lembaran di bawah 0,010 in (0,25 mm). Persyaratan perpanjangan mungkin tidak berlaku untuk ketebalan di bawah 0,005 in (0,13 mm). Semua persyaratan berada pada suhu kamar.
Tenda Tekuk:
Ketebalan 0,050 in (1,27 mm) dan di bawah: 1T
Ketebalan lebih dari 0,050 in (1,27 mm) hingga 0,100 in (2,54 mm): 2T
Tabel 4 Sifat mekanik suhu tinggi
| Uji Temperatur | 0,2% Kekuatan Hasil | Kekuatan tekanan maksimum | Pemanjangan | |||
| ° F | ° C | ksi | MPa | ksi | MPa | % |
| 600 | 316 | 51.1 | 809 | 117.4 | 353 | 64.1 |
| 800 | 427 | 49.1 | 776 | 112.6 | 339 | 60.9 |
| 1000 | 538 | 49.9 | 776 | 112.5 | 344 | 60.5 |
| 1200 | 649 | 46.9 | 787 | 114.2 | 323 | 81.4 |
| 1300 | 704 | 44.4 | 646 | 93.7 | 306 | 103.9 |
| 1400 | 760 | 46.9 | 497 | 72.1 | 323 | 88.8 |
Tabel 5 angka ukuran butir ASTM untuk berbagai suhu anil pada lembaran canai dingin
| Waktu (min) | 1750 ° F (954 ° C) | 1800 ° F (982 ° C) | 1850 ° F (1010 ° C) | 1900 ° F (1038 ° C) |
| 15 | 8.5 | 8 | 7.5 | 6.5 |
| 30 | 8.5 | 7.75 | 7 | 6.5 |
| 45 | 8 | 7.25 | 6.5 | 6 |
| 60 | 8 | 7.25 | 6.5 | 5.5 |
| 120 | 7 | 6.5 | 6 | 5 |
8 PERAWATAN PANAS
Paduan 625M biasanya dianil pada suhu 1800 ° F (980 ° C) selama 5 menit dengan pendingin udara.
Sheet and Strip, AMS 5879
1600 ° F (871 ° C) Minimum / Bright Anneal
9 INSTRUKSI KERJA
Paduan 625M siap digunakan untuk panas dan dingin serta mesin. Namun, mesin diperlukan untuk setiap operasi yang memenuhi sifat mekanik yang tinggi.
Bekerja panas
Paduan 625M mungkin panas bekerja dalam kisaran suhu 1176 hingga 900 ° C (2150 hingga 1650 ° F) dengan pendinginan cepat berikutnya dalam air atau dengan menggunakan udara. Benda kerja harus ditempatkan di dalam tungku yang dipanaskan hingga suhu kerja yang panas agar memanas. Setelah suhu kerja panas telah tercapai lagi, waktu retensi 60 menit untuk setiap 100 mm (4 in) ketebalan benda kerja direkomendasikan. Setelah itu, benda kerja harus segera dihapus dan dibentuk selama jendela suhu yang disebutkan. Jika suhu material turun hingga 950 ° C (1742 ° F), benda kerja harus dipanaskan kembali.
Bekerja dingin
Pekerjaan dingin harus dilakukan pada bahan yang dianil. Paduan 625M memiliki tingkat pengerasan kerja yang lebih tinggi daripada baja tahan karat austenitik. Ini harus diperhitungkan selama desain dan pemilihan alat dan peralatan pembentukan dan selama perencanaan proses pembentukan. Anil menengah mungkin diperlukan pada derajat deformasi kerja dingin yang tinggi. Setelah dingin bekerja dengan lebih dari 15% deformasi, material harus berupa anil lunak atau larutan anil.
Permesinan
Paduan 625M harus dikerjakan dalam kondisi anil. Karena paduannya rentan terhadap pengerasan kerja, kecepatan potong yang rendah dan laju umpan yang sesuai harus digunakan dan alat harus digunakan setiap saat. Kedalaman chip yang cukup penting untuk berada di bawah lapisan permukaan yang dikeraskan. Pembuangan panas yang optimal melalui penggunaan sejumlah besar pelumas pendingin yang sesuai dan disukai air sangat penting untuk proses pemesinan yang stabil.
Tabel 6 Kondisi yang disarankan untuk berputar dengan alat titik tunggal
| Baja Kecepatan Tinggi | Karbida dilapisi | ||||||
| Kecepatan permukaan | Makan | Kecepatan permukaan | Makan | ||||
| fpm | m / mnt | lpr | Mm / rev | fpm | m / mnt | lpr | m / rev |
| 13-35 | 4.0-10.7 | 0,005-0,020 | 0,13-0,51 | 45-110 | 14-34 | 0,005-0,020 | 0,13-0,51 |
10 SPESIFIKASI STANDAR
Paduan 625M ditetapkan sebagai UNS N06626 dan W. Nr. 2.4856, dan memenuhi persyaratan untuk UNS N06625.
Lembar dan strip
SAE AMS 5879 Alloy Nikel, Korosi dan Tahan Panas, Lembaran, Strip, dan Foil, 62Ni - 21.5Cr - 9.0Mo - 3.7Cb, Cold Rolled dan Annealed
ASTM B443 / ASME SB443
BS 3072 (NA21)
Case ASME Code 2276.

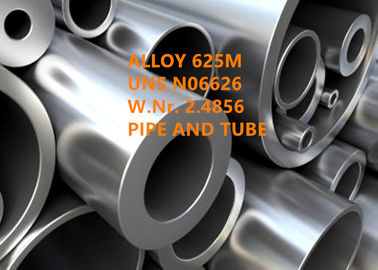

Pipa dan tabung las
Case ASME Code 2276.

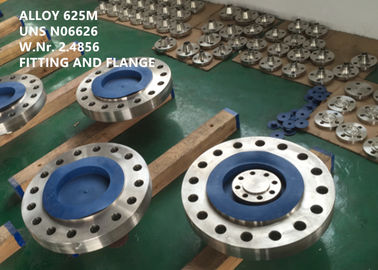

Perlengkapan
Case ASME Code 2276.
11 KEUNGGULAN KOMPETITIF
(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Teknologi yang dipatenkan dan inovatif.
(4) Proses peleburan ultra-kemurnian: VIM + IG-ESR + VAR
(5) Kinerja tinggi yang luar biasa.
12 KETENTUAN BISNIS
| Pesanan minimal | Dapat dinegosiasikan |
| Harga | Dapat dinegosiasikan |
| Rincian pengepakan | Pencegah air, pengangkutan layak laut, kotak kayu atau palet non-fumigasi |
| Menandai | Sesuai pesanan |
| Waktu pengiriman | 60-90 hari |
| Syarat pembayaran | T / T, L / C pada pandangan, D / P |
| Kemampuan pasokan | 200 metrik ton / Bulan |
