Detail produk:
|
Bahan: | UNS N06686, fase tunggal, karbon rendah, paduan Ni-Cr-Mo-W austenitik | ||
---|---|---|---|
Cahaya Tinggi: | paduan baja tahan karat austenitik,paduan tahan korosi,UNS N06686 Paduan Tahan Korosi |
Paduan tahan korosi 686 (N06686) pipa, strip, bar, penempaan, pengikat, kawat untuk oceaneering
1 PRODUK
Paduan tahan korosi yang luar biasa 686 (UNS N06686) untuk aplikasi oceaneering dan kelautan.
Alloy 686 tersedia dalam bentuk produk seperti pipa, tabung, lembaran, strip, plat, bilah bulat dan heksagonal, penempaan, penempaan stok, kawat dan batang kawat dalam koil, dan pengikat (baut, mur dan kancing dll).
2 DESAIN EKUIVALEN
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), Inconel® Alloy 686
3 A PPLIKASI
Alloy 686 digunakan untuk ketahanan terhadap media agresif dalam pemrosesan kimia, oceaneering, pengendalian polusi, pembuatan pulp dan kertas, dan aplikasi pengelolaan limbah.
4 GAMBARAN UMUM
Paduan 686 adalah paduan Ni-Cr-Mo-W fase tunggal, rendah karbon, austenitik yang menawarkan ketahanan terhadap korosi yang luar biasa di berbagai lingkungan yang parah. Nikel (Ni) dan molibdenum (Mo) yang tinggi memberikan ketahanan yang baik dalam mengurangi kondisi, dan kromium (Cr) yang tinggi menawarkan ketahanan terhadap media pengoksidasi. Molibdenum (Mo) dan tungsten (W) membantu resistensi terhadap korosi lokal seperti pitting. Besi (Fe) dikendalikan secara ketat untuk meningkatkan sifat. Rendah karbon (C) membantu meminimalkan presipitasi batas butir untuk menjaga ketahanan korosi di zona yang terkena panas dari sambungan las. Ketahanan terhadap korosi umum, lubang dan celah meningkat dengan kandungan paduan (Cr + Mo + W), dan skor Alloy 686 lebih tinggi dari bahan kompetitif.
Paduan 686 dikenal sebagai paduan tahan korosi abad ke-21. Ini adalah paduan paling kuat dari bahan paduan tahan korosi komersial.
Paduan | Fe | Ni | Cr | Mo | W | Cr + Mo + W |
UNS N06625 | 3 | 62 | 22 | 8.8 | - | 30.8 |
UNS N10276 | 6 | 57 | 15.5 | 16 | 3.9 | 35.4 |
UNS N06022 | 2 | 59.4 | 20.5 | 14.2 | 3.2 | 37.9 |
UNS N06686 | 1 | 57 | 20.5 | 16.3 | 3.9 | 40.7 |
5 KOMPOSISI KIMIA (% berat):
Fe | Ni | Cr | Mo | M N | Si |
≤2.0 | Keseimbangan | 19.0-23.0 | 15.0-17.0 | ≤0,75 | ≤0,08 |
C | W | P | S | Ti | |
≤0,01 | 3.0-4.4 | ≤0,040 | ≤0.020 | 0,02-0,25 |
6 PROPERTI FISIK
Kepadatan pada suhu kamar: 0,315 lb / dalam 3 (8,73 g / cm 3 )
Kisaran lebur: 2440-2516 ° F (1338-1380 ° C)
Permeabilitas pada 200 oersted (15,9 kA / m): 1.0001
7 SIFAT MEKANIK
Tabel 7-1 Sifat mekanik suhu kamar
Bentuk produk | Ketebalan atau diameter | Kekuatan tekanan | Kekuatan luluh (offset 0,2%) | Pemanjangan | |||
di | mm | ksi | MPa | ksi | MPa | % | |
Piring | 0,5 | 12.7 | 104.7 | 722 | 52.8 | 364 | 71 |
Piring | 0,25 | 6.35 | 106.3 | 733 | 57.9 | 399 | 68 |
Lembar | 0,125 | 3.18 | 116.5 | 803 | 61.1 | 421 | 59 |
Lembar | 0,062 | 1.57 | 123 | 848 | 59.2 | 408 | 59 |
tongkat | 1.5 | 38.1 | 117.5 | 810 | 52.1 | 359 | 56 |
Tabel 7-2 Uji tarik suhu tinggi
Suhu | Kekuatan luluh | Kekuatan tekanan | Pemanjangan | |||
° F | ° C | ksi | MPa | ksi | MPa | % |
75 | 24 | 57.5 | 396 | 107.3 | 740 | 60 |
200 | 93 | 46.8 | 323 | 100.2 | 691 | 69 |
400 | 204 | 42.1 | 290 | 92.1 | 635 | 67 |
600 | 316 | 41.7 | 288 | 87.3 | 602 | 60 |
800 | 427 | 32.5 | 224 | 82.6 | 570 | 69 |
1000 | 538 | 37.9 | 261 | 79.1 | 545 | 61 |
8 KETAHANAN KOROSI
Alloy 686 menawarkan ketahanan yang luar biasa terhadap korosi umum, terhadap retak-korosi retak, dan korosi pitting dan celah. Ketahanannya terhadap presipitasi intergranular selama pengelasan mempertahankan ketahanan terhadap korosi di zona pengaruh panas dari sambungan las.
Ini menawarkan ketahanan terhadap asam pereduksi dan oksidasi dan untuk larutan asam campuran. Ini sangat cocok untuk menangani asam campuran yang mengandung konsentrasi tinggi halida. Ini telah menunjukkan resistensi yang baik terhadap media asam campuran dengan tingkat pH 1 atau kurang, dan kadar klorida lebih dari 100.000 ppm.
Resistansi paduan terhadap korosi pitting sering dibandingkan dengan mengacu pada apa yang disebut "Nomor Kesetaraan Resistensi Pitting" - PREN. Potensi kinerja dapat dibandingkan dengan perhitungan:
PREN =% Cr + 1.5 (% Mo +% W +% Nb)
Dalam urutan keunggulan, Alloy 686 yang sangat paduan terbukti sebagai pilihan optimal di antara paduan Ni-Cr-Mo yang tersedia secara komersial, tahan pit:
Paduan 686 | 51 |
Paduan 22 | 47 |
UNS N06059 | 47 |
UNS N06200 | 47 |
UNS N06022 | 46 |
UNS N10276 | 45 |
UNS N06625 | 40 |
Ketahanan Korosi - Aplikasi kelautan
Alloy 686 menunjukkan ketahanan yang sangat baik terhadap korosi umum, galvanik dan lokal dan embrittlement hidrogen dalam air laut (Tabel di bawah). Selain itu, air laut hanya memiliki efek kecil pada kekuatan kelelahan paduan (Gambar 2). Dengan demikian, paduan 686 adalah bahan yang ideal untuk layanan laut.

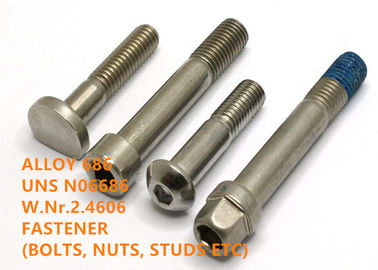

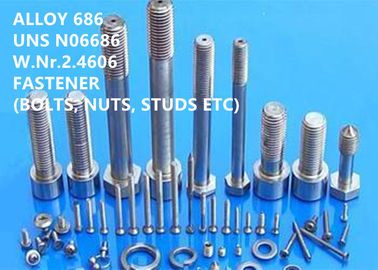

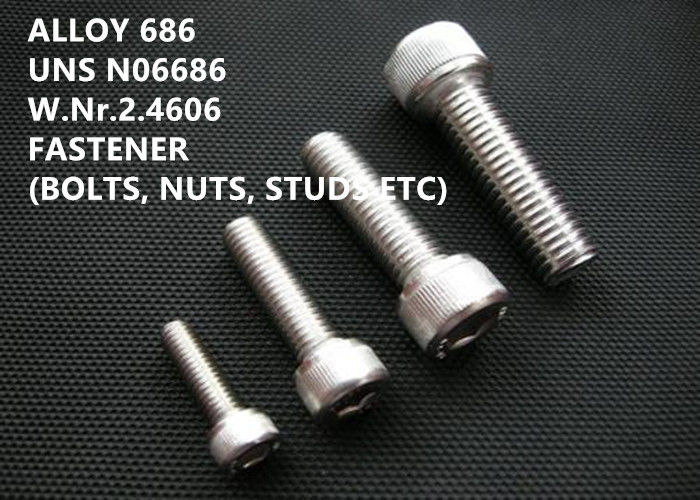

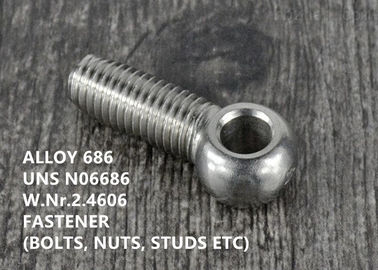

Pengencang Alloy 686 (baut, mur, kancing, dll.) Berkinerja baik di dinas kelautan. Paduan 686 dapat diperkuat dengan kerja dingin untuk menghasilkan tingkat kekuatan 150 ksi jika diperlukan perbautan dengan kekuatan tinggi. Ini pengencang kekuatan tinggi pada dasarnya menawarkan ketahanan yang sama terhadap korosi di air laut sebagai bahan anil.
Tabel 8-1 Ketahanan terhadap korosi celah di air laut yang diklorinasi pada 60 ° C selama 60 hari
Bahan yang diuji | Tingkatan serangan celah (mil) |
Paduan 686 | 0 |
AISI 316 SS | 2 |
Duplex SS 2207 | 2 |
Paduan 625 | 2 |
Tabel 8-2 Ketahanan terhadap korosi celah di air laut diam pada 25 ° C (77 ° F) selama 60 Hari
Bahan tempa | Situs Diserang / Tersedia | Serangan Maksimum, mm (mil) |
Paduan 686 | 0/6 | 0,00 (0) |
Paduan 625 | 2/6 | 0,11 (4) |
Paduan C-276 | 0/6 | 0,00 (0) |
Tabel 8-3 Ketahanan terhadap korosi celah di air laut yang mengalir pada 14,4 ° C (58 ° F) selama 180 Hari
Paduan | Kehilangan Massal (g) | Korosi celah | Maks. kedalaman serangan, mm (mil) |
Paduan 625 | 0,0023 | Iya | 0,01 (0,4) |
0,0045 | Iya | 0,02 (0,8) | |
0,1652 | Iya | 0.12 (5.0) | |
Paduan C-276 | Nol | Tidak | 0 (0) |
Nol | Tidak | 0 (0) | |
Paduan 686 | Nol | Tidak | 0 (0) |
Nol | Tidak | 0 (0) |
9 INSTRUKSI KERJA
Pembuatan
Paduan 686 siap dibuat. Operasi pembentukan dapat dengan metode standar yang digunakan untuk paduan nikel tinggi lainnya seperti Paduan C-276, Paduan 22 dan Paduan 625. Pengerasan kerja selama pembentukan dingin dapat membuat anil menengah perlu.
Bekerja panas
Pembentukan panas harus antara 1600-2250 ° F (870-1230 ° C), dengan semua pembentukan berat di atas 2000 ° F (1090 ° C).
Annealing
Paduan 686 biasanya dianil pada suhu 2150-2200 ° F (1180-1200 ° C) dengan pendinginan yang cepat.
10 SPESIFIKASI STANDAR
Paduan 686 tegangan desain yang diijinkan untuk ASME Bagian VIII, konstruksi Divisi 1 untuk layanan hingga 800 ° F didefinisikan dalam ASME Code Case 2198 dan Tabel 1B ASME Bagian II, Bagian D. Untuk fabrikasi ASME, Paduan 686 diklasifikasikan sebagai P- Materi No.43. Alloy 686 disetujui oleh VdTÜV untuk digunakan pada suhu hingga 400 ° C di Werkstoffblatt 515 / 12.97. Paduan ini disetujui di bawah NACE MR0175 untuk layanan minyak dan gas.
Semua orms
NACE RP0294
Batang, batang, lubang , penempaan, dan penempaan
ASTM B462
ASME SB564 / ASTM B564
ASME SB574 / ASTMB574
DIN 17752
DIN 17753
DIN 17754
Piring, perjalanan, dan perjalanan
ASME SB575 / ASTMB575
ASTM B 906 / ASME SB 906
DIN 17750
Pipa dan t ube
ASTM B 163 / ASME SB 163
ASME SB619 / ASTM B619
ASME SB622 / ASTM B622
ASME SB626 / ASTM B626
ASME SB 751 / ASTM B751
ASME SB 775 / ASTM B775
ASME SB 829 / ASTM B829
DIN 17751
P roducts pengelasan
AWS A5.14 / ERNiCrMo-14
AWS A5.11 / ENiCrMo-14
Pengencang
ASTM F467, F467M
ASTM F468, F468M
SAE AMS J2295, J2271, J2655, J2280, J2484, J2485
Komposisi
DIN 17744
11 KEUNGGULAN KOMPETITIF
(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Teknologi yang dipatenkan.
(4) Proses peleburan ultra-kemurnian: VIM + IG-ESR + VAR
(5) Kinerja tinggi yang luar biasa.
13 PERSYARATAN BISNIS
pesanan minimal | Dapat dinegosiasikan |
Harga | Dapat dinegosiasikan |
Rincian Pengemasan | Air mencegah, transportasi layak laut, pengepakan standar ekspor pabrik |
Menandai | Sesuai pesanan |
Waktu pengiriman | 60-90 hari |
Syarat pembayaran | T / T, L / C pada pandangan, D / P |
Kemampuan Supply | 3000 potong per hari |
