Detail produk:
|
| Bahan: | UNS S31653, baja stainless 316LN-IG | ||
|---|---|---|---|
| Menyoroti: | paduan superalloy kinerja tinggi,tahan korosi |
||
Tempa stainless steel 316LN-IG dan tempa drop untuk ITER Blanket System
PRODUK

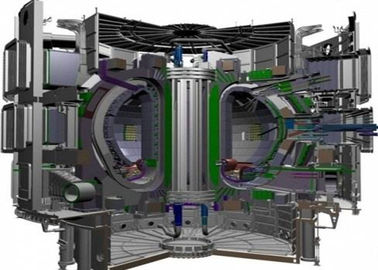

316LN-IG stainless steel tempa dan jatuhkan tempa untuk Sistem Selimut Reaktor Eksperimental Termonuklir Internasional (ITER)
DESAINASI EKUIVALEN
UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1.4432, X2CrNiMo17-12-2
SPESIFIKASI STANDAR
ITER_D_G2VF8B V1.1
EN 10222-1 Tempa baja untuk keperluan tekanan, Bagian 1: Persyaratan umum untuk tempa die terbuka
EN ISO 6892-1 Bahan logam, Pengujian tarik, Bagian 1: Metode pengujian pada suhu kamar
EN ISO 6892-2 Bahan logam, Pengujian tarik, Bagian 2: Metode pengujian pada suhu tinggi
EN 10228-4 Pengujian non-destruktif dari tempa baja, Bagian 4: Pengujian ultrasonik austenitik
dan tempa stainless steel austenit-feritik
EN 10228-2 Pengujian non-destruktif dari baja tempa, Bagian 2: Pengujian Penetrant
EN 10204 Produk logam: Jenis dokumen inspeksi
EN ISO 643 Baja penentuan mikrographik dari ukuran butiran semu
ASTM E 45 Metode uji standar untuk menentukan kandungan inklusi baja
ASTM A342 Metode Uji Standar untuk Permeabilitas Bahan Magnetik yang Lemah
KOMPOSISI KIMIA (% berat)
| C | Ni | Bersama | Cr | Mo | Nb | B | Ta |
| ≤0,03 | 12.0-12.5 | ≤0,05 | 17.0-18.0 | 2.30-2.70 | ≤0.10 | ≤0,0010 | ≤0,01 |
| Cu | Ti | M N | Si | P | S | N | |
| 0,30 | ≤0.10 | 1.60-2.00 | ≤0,50 | ≤0.025 | ≤0.010 | 0,060-0.080 |
KONTEN ERRIT DAN KINERJA MAGNETIK
Konten ferit dievaluasi menggunakan diagram Schaeffler, dimodifikasi oleh Pryce dan Andrews (Gambar RMC 1341.2, Bagian 3, RCC-MR 2007) harus kurang dari 0,5%.
Permeabilitas magnetik relatif dari tempa jadi harus diukur pada suhu kamar setelah pelunakan larutan. Nilai yang diukur harus lebih rendah dari atau sama dengan 1,03 untuk bidang lebih dari 80000A / m (1000Oe) sesuai metode Uji 2 atau diukur dengan indikator permeabilitas μ rendah sesuai metode 3 ASTM A342.
Satu spesimen per lot harus diambil dari posisi dekat dengan spesimen uji mekanik.
Pengukuran yang dilakukan dengan metode fisik lain (misalnya permascope, magnetoscope, dll.) Dapat diterima asalkan informasi diberikan tentang jenis dan merek dagang dari peralatan yang diusulkan dan informasi tentang kalibrasi. Untuk metode ini diperlukan 1 tes per penempaan.
S TRUKTUR
Pemeriksaan mikrografi, dengan foto-foto, harus dilakukan sejajar dengan arah utama perpanjangan. Strukturnya harus homogen.
(1) Ukuran butir
Jumlah ukuran butir yang ditentukan sesuai dengan EN ISO 643 harus sama atau lebih besar dari 3. Penentuan dilakukan pada sampel uji yang diambil dari sekitar langsung spesimen uji mekanik.
(2) Inklusi non-logam
Jumlah dan definisi harus memenuhi persyaratan Buku Pedoman Vacuum ITER; definisi harus memenuhi standar ASTM E45-10: Microinclusions (inklusi asli yang terdeteksi oleh metode uji mikroskopis): metode D dapat diterapkan pada ASTM E45-10. Nomor tingkat keparahan harus paling banyak 1 untuk inklusi tipe A, B dan C dan paling banyak 1,5 untuk D.
KONDISI PENGIRIMAN

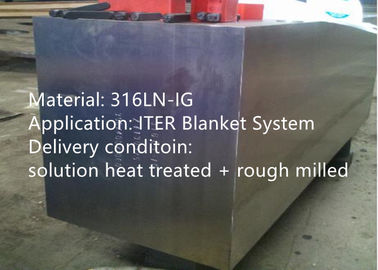

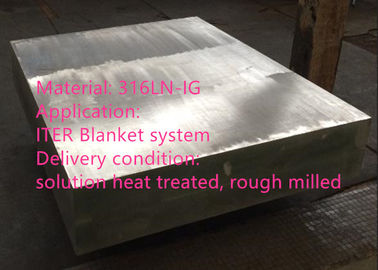

Dalam larutan kondisi yang dipanaskan dan dikerjakan dengan mesin sesuai profil yang dikirim.
SIFAT TENSILE
| Uji suhu ℃ | Kekuatan Tarik MPa | Kekuatan Hasil (0,2%) min MPa | Perpanjangan (5d) min% |
| Kamar | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
PEMERIKSAAN PENETRASI
Inspeksi penetran cairan 100% dari setiap tempa harus dilakukan sesuai dengan persyaratan EN 10228-2. Penggunaan penetran cairan yang disetujui ITER adalah wajib sebagaimana ditentukan dalam Buku Pegangan Vakum ITER.
V PEMERIKSAAN OLUMETRIS
100% inspeksi ultrasonik dari setiap produk harus disediakan sesuai dengan EN 10228: Bagian 4. Kriteria penerimaan, yang tergantung pada ketebalan, harus ditentukan dalam standar EN 10228-4. Kelas kualitas 3 diadopsi untuk tempa yang digunakan untuk aplikasi struktural.
Pemeriksaan ini harus dilakukan ketika profil bagian memungkinkan kinerja tes yang memuaskan. Itu harus dilakukan dalam urutan pilihan berikut:
- setelah pemesinan akhir
- setelah perlakuan panas untuk sifat mekanik, apakah pemesinan berikutnya dilakukan atau tidak.
Seluruh volume bagian harus menjalani pemeriksaan ultrasonik. 100% cakupan pemindaian yang ditentukan dalam §12.4 standar EN 10228-4 harus dilakukan.
Rentang yang dipertimbangkan dan kriteria penerimaan yang tergantung pada ketebalan bagian yang diperiksa, harus yang ditentukan oleh standar EN 10228-4 untuk probe normal.
KEUNGGULAN KOMPETITIF:
(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Ratusan teknologi paten.
(4) Kualitas dan kinerja luar biasa yang diperlukan untuk menjamin kestabilan kerja ITER.
(5) Disetujui pemasok jangka panjang yang dapat diandalkan oleh ITER CHINA.
KETENTUAN BISNIS
| pesanan minimal | 1 potong |
| Harga | Dapat dinegosiasikan |
| Rincian Pengemasan | Pencegah air, pengangkutan layak laut, kotak kayu non-fumigasi |
| Menandai | Sesuai pesanan |
| Waktu pengiriman | 90-120 hari |
| Syarat pembayaran | T / T, L / C pada pandangan, D / P |
| Kemampuan Supply | 200 metrik ton / Bulan |
