Detail produk:
|
Bahan: | Paduan C-22, UNS N06022, paduan tahan korosi canggih yang sepenuhnya austenitik | ||
---|---|---|---|
Cahaya Tinggi: | paduan khusus kekuatan tinggi,paduan suhu tinggi,paduan kinerja tinggi 22 bar |
Kinerja tinggi Alloy 22 (C-22, N06022) bar, pipa, strip, penempaan, kawat untuk pemrosesan kimia dan petrokimia
1 PRODUK
Semi-produk Paduan 22 (paduan C-22, UNS N06022) berkinerja tinggi untuk pemrosesan kimia dan petrokimia

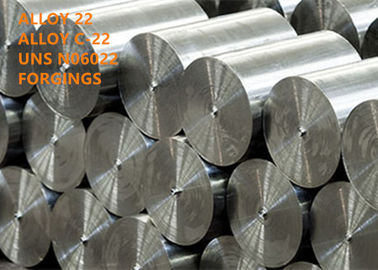

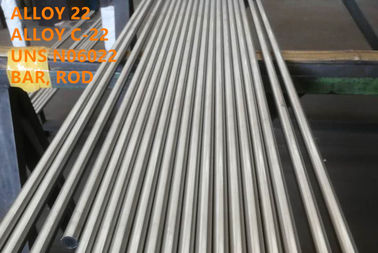

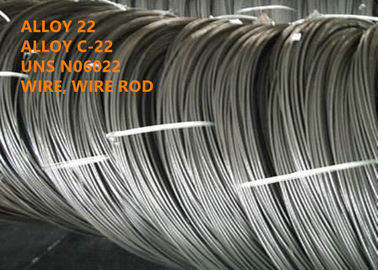

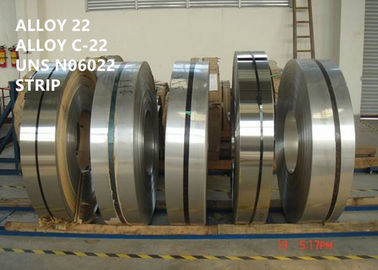

Paduan 22 bentuk semi-produk standar meliputi lembaran, strip, pelat, batang bundar, batang datar, penempaan, segi enam, cincin, piringan dan kawat.
2 DESAIN EKUIVALEN
Paduan C-22, UNS N06022, W.Nr. 2.4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (ISO), Inconel® alloy 22, VDM® Alloy 22, Nicrofer 5621 hMoW, Hastelloy® C-22®
3 GAMBARAN UMUM
Paduan 22 adalah paduan tahan korosi maju sepenuhnya austenitik yang menawarkan ketahanan terhadap korosi berair dan serangan pada suhu tinggi. Paduan ini memberikan ketahanan yang luar biasa terhadap korosi umum, lubang, korosi celah, serangan intergranular, dan retak korosi tegangan.
4 APLIKASI
Alloy 22 memiliki bidang aplikasi yang luas dalam industri kimia dan petrokimia dan digunakan untuk komponen dalam proses organik yang mengandung klorida dan untuk sistem katalitik. Bahan ini terutama efektif dalam asam mineral panas, terkontaminasi, larutan, asam organik (seperti asam format dan asam asetat) atau air laut.
Bidang aplikasi lainnya adalah:
Produksi asam asetat
Industri farmasi
Bahan kimia halus
5 KOMPOSISI KIMIA (% berat):
Tabel 1 (% berat) sesuai ASTM B575
Fe | Ni | Bersama | Cr | Mo | W |
2.0-6.0 | Keseimbangan | ≤2.5 | 20.0-22.5 | 12.5-14.5 | 2.5-3.5 |
C | M N | Si | P | S | V |
≤0.015 | ≤0,50 | ≤0,08 | ≤0.020 | ≤0.020 | ≤0,35 |
* Referensi ke 'keseimbangan' komposisi tidak menjamin ini secara eksklusif dari elemen yang disebutkan tetapi mendominasi dan yang lainnya hanya ada dalam jumlah minimal.
Tabel 2 Komposisi khusus dari paduan tahan korosi Ni-Cr-Mo-W
Tabel ini membandingkan konten paduan gabungan (Cr + Mo + W + Nb) dari Paduan 22 dengan bahan paduan lainnya yang serupa.
Paduan | UNS no. | Wr.Tidak | Fe | Ni | Cr | Mo | W atau Nb | PREN * |
686 | N06686 | 2.4606 | 1 | 57 | 20.5 | 16.3 | 3.9 | 50.8 |
22 | N06022 | 2.4602 | 2.5 | 59 | 21.5 | 14.1 | 3.1 | 47.3 |
C-276 | N10276 | 2.4819 | 6 | 57 | 15.5 | 16 | 3.9 | 45.4 |
625 | N06625 | 2.4856 | 3 | 62 | 22 | 9 | 3.6Nb | 40.8 |
C-4 | N06455 | 2.4611 | 2 | 66 | 16 | 16 | - | 40 |
6 SIFAT FISIK
Kepadatan pada 20 ° C: 0,311 lb / dalam 3 (8,61g / cm 3 )
Kisaran lebur: 1351-1387 ° C (2464-2529 ° F)
Panas Spesifik: 0,091Btu / lb • ° F (381J / kg • ° C)
Permeabilitas pada 200 oersted (15,9 kA / m): ≤1.001
Tahanan Listrik: 730,7 ohm • sekitar mil / kaki, 1,215 mikrohm • m
Young's Modulus (Dynamic) 30.3x10 3 ksi. (209 GPa)
Koefisien Ekspansi 70-200 ° F, 6,90 x 10 6 in / in • ° F (21-193 ° C, 12,42 m / m • ° C)
7 M PROPERTI EKANIK
Nilai minimum berikut di kamar dan peningkatan suhu berlaku untuk kondisi anil-solusi untuk sampel uji longitudinal dan melintasi dari dimensi yang ditentukan. Properti untuk dimensi yang lebih besar harus disepakati secara terpisah.
Tabel 3 Sifat mekanis pada ruangan dan suhu tinggi. Nilai minimum menurut VdTÜV Sheet 479
Suhu | Kekuatan luluh Rp 0,2 | Kekuatan luluh Rp 1,0 | Kekuatan tarik Rm | Perpanjangan A | ||||
° C | ° F | MPa | ksi | MPa | ksi | MPa | ksi | % |
20 | 68 | 310 | 45 | 335 | 48.6 | 690-950 | 100-138 | 45 |
100 | 212 | 270 | 39.2 | 290 | 42.1 | |||
200 | 392 | 225 | 32.6 | 245 | 35.5 | |||
300 | 300 | 195 | 28.3 | 215 | 31.2 | |||
400 | 752 | 175 | 25.4 | 195 | 28.3 |
Tabel 4 Sifat mekanik pada suhu kamar. Nilai minimum menurut VdTÜV Sheet 479
Bentuk produk | Dimensi | Kekuatan luluh Rp 0,2 | Kekuatan luluh Rp 1,0 | Kekuatan tarik Rm | Perpanjangan A | ||||
mm | di | MPa | ksi | MPa | ksi | MPa | ksi | % | |
Piring | ≤ 3 | 0,118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
Gulungan | ≤ 3 | 0,118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
Piring | 3-50 | 0.118-1.97 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
Batang | 10-90 | 0.394-3.54 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
Energi dampak ISO V-takik KV
Nilai minimum | Nilai minimum |
20 ° C (68 ° F) | -196 ° C (-321 ° F) |
120 J (88,5 kaki · lbs) | 96 J (22,9 kaki · lbs) |
1) Nilai rata-rata 3 sampel. Hanya satu nilai yang dapat jatuh di bawah nilai rata-rata minimum, dan tidak lebih dari 30%. Nilai-nilai juga berlaku untuk zona yang terpengaruh panas pada sambungan las.
2) Nilai-nilai ini hanya berlaku untuk sampel normal menurut DIN EN ISO 148-1. Untuk sampel berukuran kecil berdasarkan DIN EN ISO 148-1, nilai minimum yang diindikasikan untuk ketangguhan dampak takik harus dikurangi dengan cara yang linier ke penampang sampel di celah. Untuk sampel berukuran <5mm menurut DIN EN ISO 148-1, nilai untuk masing-masing case harus dikoordinasikan dengan pabrikan secara terpisah.
8 KETAHANAN KOROSI
Karena konsentrasi karbon dan silikon yang sangat rendah, Alloy 22 tidak memiliki kecenderungan untuk dispersi batas butir dalam pembentukan panas atau pengelasan. Oleh karena itu paduan ini dapat digunakan dalam banyak proses kimia dengan media oksidasi dan reduksi saat dilas. Konsentrasi krom, molibdenum, dan nikel yang tinggi membuat paduan tersebut tahan terhadap serangan ion klorida. Konsentrasi tungsten selanjutnya meningkatkan resistensi ini. Paduan 22 tahan terhadap larutan gas klor, hipoklorit, dan klor dioksida seperti yang dapat ditemui di industri selulosa. Paduan ini ditandai dengan ketahanan yang sangat baik terhadap larutan garam oksidasi pekat (seperti besi III dan tembaga klorida)
9 MIKROSTRUKTUR
Paduan 22 memiliki struktur kristal kubik, berpusat pada wajah.
10 INSTRUKSI KERJA
Paduan 22 mudah dibuat dengan prosedur standar untuk paduan nikel. Ini dapat dengan mudah dibentuk baik panas maupun dingin dan juga dapat dikerjakan dengan mesin.
Pemanasan
Bahan dapat dibentuk panas dalam kisaran suhu antara 1100 dan 900 ° C (2012 ° F-1652 ° F) dengan pendinginan cepat berikutnya dalam air atau udara. Perawatan panas setelah pembentukan panas dianjurkan untuk mencapai sifat optimal. Untuk memanaskan, benda kerja harus ditempatkan di tungku yang sudah dipanaskan hingga nilai target.
Pembentukan dingin
Paduan 22 memiliki tingkat pengerasan kerja yang lebih tinggi daripada baja tahan karat austenitik lainnya. Ini harus diperhitungkan ketika memilih peralatan pembentukan. Benda kerja harus dalam kondisi solusi-anil. Anil perantara perlu untuk pekerjaan pembentukan dingin besar. Untuk pembentukan dingin di atas 15%, solusi anil baru harus dilakukan.
Perawatan panas
Solusi anil harus dilakukan pada suhu antara 1105 dan 1135 ° C (2021-2075 ° F).
Pendinginan harus dipercepat dengan air untuk mencapai sifat korosi yang optimal. Pendinginan udara cepat juga dapat dilakukan pada ketebalan kurang dari kira-kira. 1,5 mm.
Permesinan
Paduan 22 harus dikerjakan dalam kondisi larutan-anil. Karena kecenderungan yang meningkat terhadap pengerasan kerja dibandingkan dengan baja tahan karat austenitik paduan rendah, maka kecepatan potong yang rendah dan tingkat pengumpanan yang tidak terlalu tinggi harus dipilih dan alat pemotong harus digunakan setiap saat. Kedalaman chip yang memadai adalah penting untuk memotong di bawah zona regangan-mengeras yang terbentuk sebelumnya. Disipasi panas yang optimal dengan menggunakan pelumas pembentuk dingin yang cocok dan berair dalam jumlah besar memiliki pengaruh besar pada proses pemesinan yang stabil.
11 SPESIFIKASI STANDAR
Paduan 22 disetujui untuk konstruksi bejana tekan dan komponen di bawah ASME Boiler dan Pressure Vessel Code Bagian VIII, Divisi 1 untuk servis hingga 1250 ° F (677 ° C). Paduan ini juga disetujui oleh VdTÜV di bawah Werkstoffblatt 479.
Batang, Batang, Kawat dan Saham Tempa
ASTM B462 Batang, Bar dan Saham Tempa
ASTM B564 / ASME SB564 Forgings
ASTM B574 / ASME SB574 Batang, Batang dan Kawat
Case ASME Code 2226
Case ASME Code N-621
ISO 9723
ISO 9724
ISO 18274 Kawat
DIN 17752 Rod & Bar,
DIN 17753 Kawat
DIN 17754 Forgings
NACE MR 0103 / ISO 17945
NACE MR 0175 / ISO 15156
VdTÜV 479
Piring, lembar
ASTM B575 / ASME SB575
ASTM B906 / ASME SB906
Case ASME Code 2226
Case ASME Code N-621
ISO 6208
ISO 9722
DIN 17750
NACE MR 0103 / ISO 17945
NACE MR 0175 / ISO 15156
VdTÜV 479
Mengupas
ASTM B575 / ASME SB575
ISO 6208
ISO 18274
NACE MR0175 / ISO 15156
Pipa dan tabung
ASTM B619 / ASME SB619
Pipa Las ASTM B775 / ASME SB775
ASTM B622 / ASME SB622
ASTM B829 / ASME SB829 Tabung mulus
ASTM B626 / ASME SB626
Tabung Las ASTM B751 / ASME SB751
Case ASME Code 2226
Case ASME Code N-621
ISO 6207
DIN 17751
Produk Pengelasan
Logam Pengisi INCONEL 622
AWS A5.14
ERNiCrMo-10
INCONEL Welding Electrode 622
AWS A5.11
ENiCrMo-10
Bentuk Produk Lainnya
Perlengkapan ASTM B366 / ASME SB366
DIN 17744 Komposisi
12 KEUNGGULAN KOMPETITIF
(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Teknologi yang dipatenkan.
(4) Proses peleburan ultra-kemurnian: VIM + IG-ESR + VAR
(5) Kinerja tinggi yang luar biasa.
13 PERSYARATAN BISNIS
pesanan minimal | Dapat dinegosiasikan |
Harga | Dapat dinegosiasikan |
Rincian Pengemasan | air mencegah, transportasi layak laut, pengepakan standar ekspor pabrik |
Menandai | Sesuai pesanan |
Waktu pengiriman | 60-90 hari |
Syarat pembayaran | T / T, L / C pada pandangan, D / P |
Kemampuan Supply | 300 metrik ton / Bulan |
