Detail produk:
|
| Bahan: | 304S12, 321920, X10CrNiTi189, 0Cr18Ni10Ti | ||
|---|---|---|---|
| Menyoroti: | kapiler mulus,kapiler dilas |
||

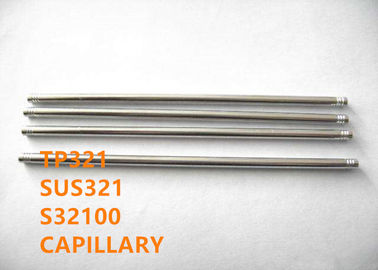

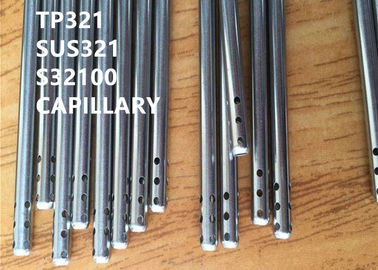

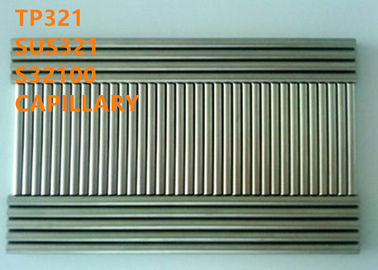

TP321, S32100, SUS321 kapiler untuk tabung medis, mikrotube elektronik, aksesoris serat optik dll
1 PRODUK
TP321, S32100, SUS321 dilas atau kapiler mulus.
2 DESAIN EKUIVALEN
304S12, 321920, X10CrNiTi189, 0Cr18Ni10Ti
3 APLIKASI

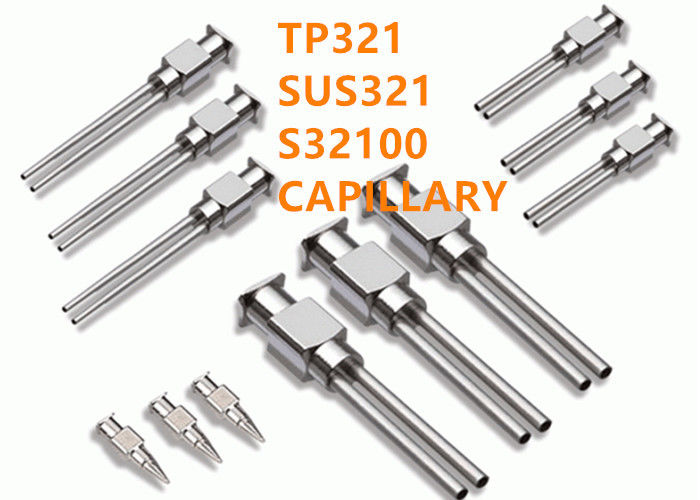

(1) Tabung medis seperti jarum suntik untuk suntikan, jarum suntik tusuk.
(2) Semua jenis tabung industri, tabung stainless steel presisi kecil, jarum suntik pengeluaran.
(3) Tabung panduan suhu, termometer elektronik, tabung perlindungan termokopel, tabung pemeriksaan suhu barbekyu, tabung pelindung instrumen, tabung sensor, tabung gosok barbekyu, tabung termostat, tabung instrumen, tabung stainless steel termometer, tabung teknik mikrobiologi.
(4) Pelindung inti, tempat pena
(5) Berbagai mikrotubes elektronik, aksesori serat optik, mixer optik
(6) Industri horologis, T-bar dengan kancing atau sekrup, perlengkapan sabuk pengaman, jarum permata
(7) Semua jenis tabung antena, tabung antena ekor mobil, tabung antena batang tarik, batang peregangan, tabung antena peregangan ponsel, tabung antena miniatur, semua jenis antena stainless steel.
(8) Tabung stainless steel untuk peralatan ukiran laser
(9) Pipa pancing, pipa pancing
(10) Semua jenis pipa industri makanan dan minuman, pipa makanan
(11) Berbagai tabung stylus, stylus ponsel, tabung stylus komputer
4 GAMBARAN UMUM
Stainless steel TP321 adalah stainless steel austenitic Ni-Cr-Ti, yang memiliki ketahanan abrasi, tahan suhu tinggi, dan ketahanan mulur, dll. Ti dalam stainless steel TP321 ada sebagai elemen penstabil, tetapi juga merupakan jenis baja tahan panas, yang jauh lebih baik daripada 316L dalam suhu tinggi. Stainless steel TP321 memiliki ketahanan abrasi yang baik dalam asam organik dan anorganik dengan konsentrasi dan suhu yang berbeda, terutama dalam media pengoksidasi, sehingga biasanya digunakan untuk melapisi pipa transportasi dari wadah asam penahan aus dan peralatan anti aus. Kinerjanya sangat mirip dengan 304, tetapi memiliki ketahanan korosi batas butir yang lebih baik dan kekuatan suhu tinggi karena penambahan titanium, yang secara efektif mengontrol pembentukan kromium karbida. Tegangan pecah dan ketahanan mulur dari baja tahan karat TP321 sangat baik, dan sifat mekanik tekanannya semua lebih baik daripada baja tahan karat 304, yang cocok untuk komponen pengelasan pada suhu tinggi.
5 KOMPOSISI KIMIA (% berat):
Tabel 1
| Kelas | C | M N | Si | P | S | Cr | Ni | Ti |
| TP321 | ≤0,08 | ≤2.00 | ≤0,75 | ≤0,045 | ≤0.030 | 17.0-20.0 | 9.0-13.0 | 5xC-0,60 |
6 PROPERTI MEKANIK
Bahan harus memenuhi persyaratan untuk sifat tarik yang ditentukan dalam Tabel 2.
Meja 2
| Perawatan panas | Kekuatan tarik σ b MPa | Kekuatan luluh R p0.2 % | Perpanjangan δ 5 % | Pengurangan area min.% | Kekerasan |
| Solusi yang solid | ≥520 | ≥205 | ≥35 | ≥50 | ≤192 PBR |
7 PENGOBATAN PANAS
Bahan harus dilengkapi dalam kondisi larutan perlakuan panas. Prosedur perlakuan panas harus terdiri dari memanaskan material sampai suhu minimum austenitisasi 1900 ° F (1040 ° C), diikuti dengan pendinginan dalam air atau pendinginan cepat dengan cara lain. Sebagai alternatif, untuk tabung tanpa sambungan, segera setelah pembentukan panas sementara suhu tabung tidak kurang dari suhu perlakuan solusi minimum yang ditentukan, tabung dapat secara individual didinginkan dalam air atau didinginkan dengan cepat dengan cara lain.
Larutan suhu anil di atas 1065 ° C dapat merusak ketahanan terhadap korosi intergranular setelahnya
paparan kondisi sensitisasi berikutnya di TP321.
8 PROSES
Tabung kosong → Peeling → Blanking → Pemanasan → Penindikan panas → Pendinginan → Finishing → Pengawetan → Pelumas
→ Penggulungan dingin → Degrease → Perlakuan panas → Penegakan → Pemotongan tabung → Pengawetan → Inspeksi → Pengepakan.
ATAU
Tabung kosong → Peeling → Blanking → Pengeboran lubang dalam → Pelumas → Penggulungan atau gambar dingin → Degrease
→ Bright annealing → Straightening → ID dan polishing permukaan OD → Inspeksi → Pengepakan.
9 DIMENSI
Variasi dimensi yang diizinkan
| Rentang OD | OD | Indo | WT | ||
| Di. | mm | Di. | mm | ±% | |
| Hingga, tetapi tidak termasuk 3/32 (0,094) masuk. (2,38 mm) | +0,002 -0.000 | +0,050 -0.000 | +0.000 -0,002 | +0.000 -0,050 | 10 |
| 3/32 (0,094) in. (2,38 mm) tetapi tidak termasuk 3/16 (0,188) in. (4,76 mm) | +0,003 -0.000 | +0.080 -0.000 | +0.000 -0,003 | +0.000 -0.080 | 10 |
| 3/16 hingga, tetapi tidak termasuk, 1/2 (0,500) masuk. (12,70 mm) | +0,004 -0.000 | +0.100 -0.000 | +0.000 -0,004 | +0.000 -0,100 | 10 |
10 UJI FLARING
Bagian tabung yang panjangnya sekitar 4 in. (101,6 mm) harus berdiri dikembang dengan pahat yang memiliki sudut dimasukkan 60 ° sampai tabung di mulut suar telah diperluas ke persentase berikut tanpa retak atau menunjukkan cacat:
| Rasio diameter dalam ke luar Diameter | Ekspansi minimum diameter dalam,% |
| 0,9 | 21 |
| 0.8 | 22 |
| 0,7 | 25 |
| 0,6 | 30 |
| 0,5 | 39 |
| 0,4 | 51 |
| 0,3 | 68 |
11 Hidrostatik, Uji Tekanan Air Bawah Air, atau Uji Listrik Tidak rusak
Setiap tabung harus menjalani uji hidrostatik, uji tekanan udara bawah air, atau uji listrik tidak rusak. Itu
jenis pengujian yang akan digunakan harus sesuai pilihan pabrikan, kecuali ditentukan lain dalam pesanan pembelian.
Tes hidrostatis
Setiap tabung harus menjalani uji hidrostatik pada tekanan uji tidak melebihi 1000 psi (6.89MPa).
Uji Tekanan Bawah Air Udara
Setiap tabung harus menjalani uji tekanan udara bawah air, pada tekanan uji seperti yang diberikan oleh persamaan berikut atau 500 psi (3,4 MPa), mana yang lebih rendah: P = 2St / D
dimana:
P = tekanan udara, psi atau MPa
S = stres serat yang diijinkan sebesar 16.000 psi (110,3 MPa),
t = ketebalan dinding yang ditentukan, dalam. atau mm, dan
D = ditentukan diameter luar, dalam. Atau mm.
Uji Listrik Tidak rusak
Setiap tabung harus menjalani uji listrik tidak rusak yang mampu mendeteksi ketidaksempurnaan dengan a
kedalaman melebihi 10% dari ketebalan dinding atau 0,002 inci (0,05 mm), mana yang lebih besar. Pengujian tidak akan diperlukan pada ukuran di bawah 0,125 inci (3,18 mm) dengan diameter luar. Namun, atas pilihan pembeli, pipa yang ditarik dengan diameter di bawah 0,125 in. Dapat diuji sementara dalam kisaran dari 0,156 in. (3,97mm) hingga 0,125 in. Diameter luar, dan segala cacat yang ditemukan harus dimusnahkan sebelum pengurangan lebih lanjut dilakukan.
12 KAPASITAS PRODUK
OD: 0,25-8,0 mm
WT: 0,065-3,0 mm
Konsentrisitas: baik
Kelurusan: ≤1mm / m
Permukaan: 2B, BA, Cermin, permukaan sandblasted, permukaan pasif.
Permukaan anil, gambar halus permukaan terang Ra≤0.8μm, ID halus dan OD Ra≤0.2-0.4.4m. (mungkin Ra 0.1μm atas permintaan).
13 SPESIFIKASI STANDAR
GB / T 3090 Stainless steel diameter kecil tabung baja mulus
GBT 18457 Jarum stainless steel untuk pembuatan mesin medis
GB 4234 Baja tahan karat untuk implan bedah
YBT 4513-2017 Tabung stainless steel untuk gas medis dan vakuum
Spesifikasi Standar ASTM A632 untuk Tabung Stainless Steel Austenitic Mulus dan Dilas (Diameter Kecil) untuk Layanan Umum
ISO 5832-1-2016 Implan untuk bahan logam operasi - Bagian 1 Baja tahan karat tempa
ISO 9626-2016 Tabung jarum stainless steel untuk pembuatan persyaratan perangkat medis dan metode pengujian
SAE AMS 5643R Baja Tahan Bar Kawat Penempaan Tabung dan Cincin (S17400)
14 KEUNGGULAN KOMPETITIF
(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Teknologi yang dipatenkan.
(4) Kinerja tinggi.
15 KETENTUAN BISNIS
| Pesanan minimal | Dapat dinegosiasikan |
| Harga | Dapat dinegosiasikan |
| Rincian pengemasan | Pencegah air, pengangkutan layak laut, kotak plastik |
| Menandai | Sesuai pesanan |
| Waktu pengiriman | 60-90 hari |
| Syarat pembayaran | T / T, L / C pada pandangan, D / P |
| Kemampuan pasokan | 20 metrik ton / Bulan |
