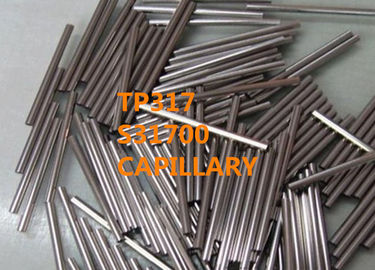

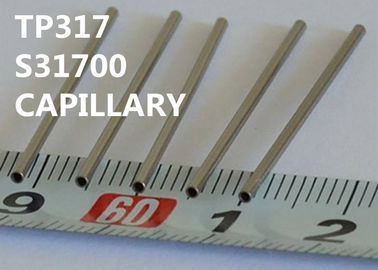

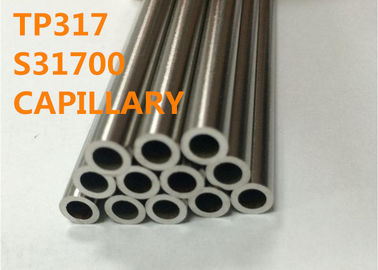

TP317 / S31700 Special Alloys Capillary 0.25 - 8.0mm OD Untuk Industri Horologis

TP317, S31700 kapiler untuk tabung medis, mikrotube elektronik, aksesoris serat optik dll

1 PRODUK

TP317, S31700 dilas atau kapiler mulus.

2 APLIKASI

(1) Tabung medis seperti jarum suntik untuk suntikan, jarum suntik tusuk.

(2) Semua jenis tabung industri, tabung stainless steel presisi kecil, jarum suntik pengeluaran.

(3) Tabung panduan suhu, termometer elektronik, tabung perlindungan termokopel, tabung pemeriksaan suhu barbekyu, tabung pelindung instrumen, tabung sensor, tabung gosok barbekyu, tabung termostat, tabung instrumen, tabung stainless steel termometer, tabung teknik mikrobiologi.

(4) Pelindung inti, tempat pena

(5) Berbagai mikrotubes elektronik, aksesori serat optik, mixer optik

(6) Industri horologis, T-bar dengan kancing atau sekrup, perlengkapan sabuk pengaman, jarum permata

(7) Semua jenis tabung antena, tabung antena ekor mobil, tabung antena batang tarik, batang peregangan, tabung antena peregangan ponsel, tabung antena miniatur, semua jenis antena stainless steel.

(8) Tabung stainless steel untuk peralatan ukiran laser

(9) Pipa pancing, pipa pancing

(10) Semua jenis pipa industri makanan dan minuman, pipa makanan

(11) Berbagai tabung stylus, stylus ponsel, tabung stylus komputer

3 KOMPOSISI KIMIA (% berat):

Tabel 1

4 PROPERTI MEKANIK

Bahan harus memenuhi persyaratan untuk sifat tarik yang ditentukan dalam Tabel 2.

Meja 2

5 PENGOBATAN PANAS

Bahan harus dilengkapi dalam kondisi larutan perlakuan panas. Prosedur perlakuan panas harus terdiri dari memanaskan material sampai suhu minimum austenitisasi 1900 ° F (1040 ° C), diikuti dengan pendinginan dalam air atau pendinginan cepat dengan cara lain. Sebagai alternatif, untuk tabung tanpa sambungan, segera setelah pembentukan panas sementara suhu tabung tidak kurang dari suhu perlakuan solusi minimum yang ditentukan, tabung dapat secara individual didinginkan dalam air atau didinginkan dengan cepat dengan cara lain.

6 PROSES

Tabung kosong → Peeling → Blanking → Pemanasan → Penindikan panas → Pendinginan → Finishing → Pengawetan → Pelumas

→ Penggulungan dingin → Degrease → Perlakuan panas → Penegakan → Pemotongan tabung → Pengawetan → Inspeksi → Pengepakan.

ATAU

Tabung kosong → Peeling → Blanking → Pengeboran lubang dalam → Pelumas → Penggulungan atau gambar dingin → Degrease

→ Bright annealing → Straightening → ID dan polishing permukaan OD → Inspeksi → Pengepakan.

7 DIMENSI

Variasi dimensi yang diizinkan

8 UJI FLARING

Bagian tabung yang panjangnya sekitar 4 in. (101,6 mm) harus berdiri dikembang dengan pahat yang memiliki sudut dimasukkan 60 ° sampai tabung di mulut suar telah diperluas ke persentase berikut tanpa retak atau menunjukkan cacat:

9 Hidrostatik, Uji Tekanan Air Bawah Air, atau Uji Listrik Tidak rusak

Setiap tabung harus menjalani uji hidrostatik, uji tekanan udara bawah air, atau uji listrik tidak rusak. Itu

jenis pengujian yang akan digunakan harus sesuai pilihan pabrikan, kecuali ditentukan lain dalam pesanan pembelian.

Tes hidrostatis

Setiap tabung harus menjalani uji hidrostatik pada tekanan uji tidak melebihi 1000 psi (6.89MPa).

Uji Tekanan Bawah Air Udara

Setiap tabung harus menjalani uji tekanan udara bawah air, pada tekanan uji seperti yang diberikan oleh persamaan berikut atau 500 psi (3,4 MPa), mana yang lebih rendah: P = 2St / D

dimana:

P = tekanan udara, psi atau MPa

S = stres serat yang diijinkan sebesar 16.000 psi (110,3 MPa),

t = ketebalan dinding yang ditentukan, dalam. atau mm, dan

D = ditentukan diameter luar, dalam. Atau mm.

Uji Listrik Tidak rusak

Setiap tabung harus menjalani uji listrik tidak rusak yang mampu mendeteksi ketidaksempurnaan dengan a

kedalaman melebihi 10% dari ketebalan dinding atau 0,002 inci (0,05 mm), mana yang lebih besar. Pengujian tidak akan diperlukan pada ukuran di bawah 0,125 inci (3,18 mm) dengan diameter luar. Namun, atas pilihan pembeli, pipa yang ditarik dengan diameter di bawah 0,125 in. Dapat diuji sementara dalam kisaran dari 0,156 in. (3,97mm) hingga 0,125 in. Diameter luar, dan segala cacat yang ditemukan harus dimusnahkan sebelum pengurangan lebih lanjut dilakukan.

10 KAPASITAS PRODUK

OD: 0,25-8,0 mm

WT: 0,065-3,0 mm

Konsentrisitas: baik

Kelurusan: ≤1mm / m

Permukaan: 2B, BA, Cermin, permukaan sandblasted, permukaan pasif.

Permukaan anil, gambar halus permukaan terang Ra≤0.8μm, ID halus dan OD Ra≤0.2-0.4.4m. (mungkin Ra 0.1μm atas permintaan).

11 SPESIFIKASI STANDAR

GB / T 3090 Stainless steel diameter kecil tabung baja mulus

GBT 18457 Jarum stainless steel untuk pembuatan mesin medis

GB 4234 Baja tahan karat untuk implan bedah

YBT 4513-2017 Tabung stainless steel untuk gas medis dan vakuum

Spesifikasi Standar ASTM A632 untuk Tabung Stainless Steel Austenitic Mulus dan Dilas (Diameter Kecil) untuk Layanan Umum

ISO 5832-1-2016 Implan untuk bahan logam operasi - Bagian 1 Baja tahan karat tempa

ISO 9626-2016 Tabung jarum stainless steel untuk pembuatan persyaratan perangkat medis dan metode pengujian

SAE AMS 5643R Baja Tahan Bar Kawat Penempaan Tabung dan Cincin (S17400)

12 KEUNGGULAN KOMPETITIF

(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Teknologi yang dipatenkan.

(4) Kinerja tinggi.
