Detail produk:
|
Bahan: | UNS S30400, baja tahan karat 304 | ||
---|---|---|---|
Cahaya Tinggi: | kapiler las,stainless steel tahan korosi |

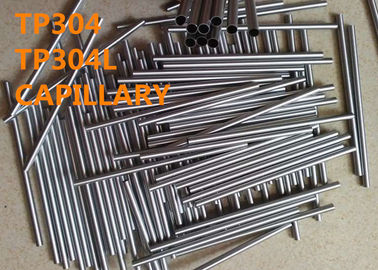

TP304, TP304L, SUS304, SUS304L kapiler untuk tabung medis, mikrotube elektronik dll
1 PRODUK
TP304, TP304L, SUS304, SUS304L dilas atau kapiler mulus.
2 DESAIN EKUIVALEN
UNS S30400, X5CrNi18-9, X5CrNi18-10, W.Nr. 1.4301, 0Cr18Ni9
UNS S30403, X2CrNi18-9, X2CrNi19-11, W.Nr. 1.4306, 1.4307, 00Cr19Ni10
3 APLIKASI

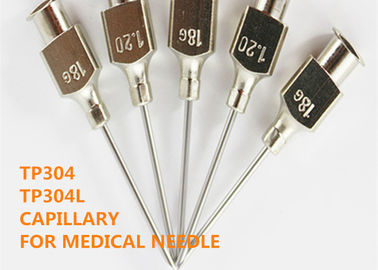

(1) Tabung medis seperti jarum suntik untuk suntikan, jarum suntik tusuk.
(2) Semua jenis tabung industri, tabung stainless steel presisi kecil, jarum suntik pengeluaran.
(3) Tabung panduan suhu, termometer elektronik, tabung perlindungan termokopel, tabung pemeriksaan suhu barbekyu, tabung pelindung instrumen, tabung sensor, tabung gosok barbekyu, tabung termostat, tabung instrumen, tabung stainless steel termometer, tabung teknik mikrobiologi.
(4) Pelindung inti, tempat pena
(5) Berbagai mikrotubes elektronik, aksesori serat optik, mixer optik
(6) Industri horologis, T-bar dengan kancing atau sekrup, perlengkapan sabuk pengaman, jarum permata
(7) Semua jenis tabung antena, tabung antena ekor mobil, tabung antena batang tarik, batang peregangan, tabung antena peregangan ponsel, tabung antena miniatur, semua jenis antena stainless steel.
(8) Tabung stainless steel untuk peralatan ukiran laser
(9) Pipa pancing, pipa pancing
(10) Semua jenis pipa industri makanan dan minuman, pipa makanan
(11) Berbagai tabung stylus, stylus ponsel, tabung stylus komputer
4 GAMBARAN UMUM
304 stainless steel adalah kromium - nikel stainless steel yang paling banyak digunakan, dengan ketahanan korosi dan ketahanan panas yang baik, kekuatan suhu rendah dan sifat mekanik, properti kerja panas yang baik seperti stamping dan bending, tidak ada pengerasan perlakuan panas (suhu operasi: -196 ~ 800), tidak ada magnet. Ini memiliki ketahanan korosi di atmosfer. Jika itu adalah atmosfer industri atau daerah yang sangat tercemar, itu harus dibersihkan pada waktunya untuk menghindari korosi. Kemampuan mesin dan kemampuan las yang baik. Sangat cocok untuk pengolahan makanan, penyimpanan dan transportasi, penukar panas piring, tabung bergelombang, barang-barang rumah tangga, suku cadang mobil, instrumen medis, bahan bangunan, kimia, pertanian, bagian kapal, dll.
SUS304L memiliki semua fitur SUS304. Ini memiliki ketahanan korosi yang sangat baik, tahan panas, ketahanan korosi yang baik setelah pengelasan atau menghilangkan stres, dan sifat menggambar dan memoles yang baik.
5 KOMPOSISI KIMIA (% berat):
Tabel 1
Kelas | C | M N | Si | P | S | Cr | Ni | N |
TP304 | ≤0,08 | ≤2.00 | ≤0,75 | ≤0.035 | ≤0.030 | 18.0-20.0 | 8.0-11.0 | ≤0,11 |
TP304L | ≤0,03 | ≤2.00 | ≤0,75 | ≤0.035 | ≤0.030 | 18.0-20.0 | 8.0-13.0 | ≤0,11 |
5 KONSTAN FISIK
Kepadatan: 7,93 g / cm³
Titik lebur: 1398-1420 ℃
Kapasitas panas spesifik (0 ~ 100 ° C, KJ · kgK): 0,50
Konduktivitas termal: (W · m · K) :( 100 ℃) 16,3, (500 ℃) 21,5
Koefisien ekspansi linier: (10 · K) :( 0 ~ 100 ℃) 17.2, (0 ~ 500 ℃) 18,4
Tahanan listrik (20 ℃, 10Ω · m / m): 0,73
Modulus elastisitas longitudinal (20, KN / mm): 193
6 PROPERTI MEKANIK
Bahan harus memenuhi persyaratan untuk sifat tarik yang ditentukan dalam Tabel 2.
Sifat mekanis ini berlaku untuk tubing 1/8 in. (3,2 mm) dan lebih besar pada diameter luar sebesar 0,015 in. (0,38 mm) pada ketebalan dinding dan lebih berat.
Ukuran yang lebih kecil tersedia memenuhi kekuatan tarik minimum yang ditentukan dalam Tabel 2; Namun, kekuatan luluh umumnya tidak ditentukan pada ukuran seperti itu, dan perpanjangan minimum harus 25%.
Meja 2
Kelas | Perawatan panas yang disarankan | Kekuatan tarik σ b MPa | Kekuatan luluh R p0.2 % | Perpanjangan δ 5 % | Kekerasan |
TP304 | 1010-1150 ° C pendinginan cepat | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
TP304L | 1010-1150 ° C pendinginan cepat | ≥520 A | ≥205 AB | ≥35 B | ≤187HB |
Kelas TP 304L harus memiliki kekuatan tarik minimum 70 ksi (485 MPa) dan kekuatan luluh minimum 25 ksi (170 MPa).
B Kekuatan luluh umumnya tidak ditentukan pada ukuran tubing yang lebih kecil dari 1/8 in. (3,2 mm) pada diameter luar atau lebih tipis dari 0,015 in. (0,38 mm) dinding, sehingga kekuatan luluh tidak diperlukan pada ukuran seperti itu. Juga, perpanjangan minimum yang diperlukan pada ukuran yang lebih kecil atau lebih tipis ini adalah 25%.
7 PENGOBATAN PANAS
Solusi yang solid
Tujuannya adalah untuk membuat karbida sepenuhnya larut dan ditahan dalam austenit pada suhu kamar, sehingga diperoleh struktur mikro austenit fase tunggal pada suhu kamar, sehingga baja memiliki ketahanan korosi tertinggi.
Temperatur pemanasan dari perlakuan larutan padat umumnya lebih tinggi, antara 1050-1100 ° C, dan disesuaikan dengan tepat sesuai dengan kandungan karbon. Karena konduktivitas termal TP304 sangat buruk, tidak hanya melalui pemanasan awal dan kemudian pendinginan, tetapi juga dalam pengobatan solusi padat (pendinginan pemanasan) dari waktu pelestarian panas yang lama. Perhatian khusus harus diberikan untuk mencegah karburisasi selama perlakuan larutan padat karena karburisasi akan meningkatkan kecenderungan korosi antar-baja baja TP304. Media pendingin, umumnya menggunakan air. Struktur mikro setelah perawatan larutan padat umumnya austenit fase tunggal, tetapi untuk baja nirkarat yang mengandung Ti, Niobium, dan Molibdenum, terutama untuk coran, ia juga mengandung sedikit ferit. Kekerasan setelah perawatan larutan padat umumnya sekitar 135HBS.
Menghilangkan stres anil
Untuk menghilangkan tegangan sisa setelah pemrosesan dingin, pelepasan stres dilakukan pada suhu yang lebih rendah. Umumnya dipanaskan hingga 250-425 ° C, 300-350 ° C sering digunakan. Untuk baja tanpa Titanium atau Niobium, tidak boleh melebihi 450 ° C untuk menghindari pengendapan kromium karbida dan menyebabkan korosi intergranular.
Untuk menghilangkan tegangan sisa setelah pengelasan dan sensitivitas baja terhadap korosi tegangan, perawatan umumnya dilakukan pada suhu yang lebih tinggi. Suhu pemanasan umumnya tidak kurang dari 850 ° C. Untuk baja yang mengandung Titanium atau Niobium bisa langsung didinginkan di udara. Untuk baja yang tidak mengandung Titanium atau Niobium harus didinginkan dengan air hingga 500 ° C sebelum didinginkan di udara.
Perawatan stabilisasi
Untuk mencegah baja tahan karat austenitic yang mengandung Titanium dan Niobium dari mengurangi ketahanan korosi intergranular mereka karena pengurangan TiC dan NbC selama pengelasan atau perlakuan larutan padat, baja tahan karat harus dipanaskan sampai suhu tertentu (suhu membuat karbida Kromium sepenuhnya larut dalam austenit, sedangkan TiC dan NbC hanya larut sebagian) sebelum pendinginan lambat. Dalam proses pendinginan, karbon dalam baja sepenuhnya dikombinasikan dengan Titanium dan Niobium, dan TiC dan NbC yang stabil diendapkan, sedangkan kromium karbida tidak diendapkan, sehingga menghilangkan kecenderungan korosi antar-baja dari baja TP304.
8 PROSES
Tabung kosong → Peeling → Blanking → Pemanasan → Penindikan panas → Pendinginan → Finishing → Pengawetan → Pelumas
→ Penggulungan dingin → Degrease → Perlakuan panas → Penegakan → Pemotongan tabung → Pengawetan → Inspeksi → Pengepakan.
ATAU
Tabung kosong → Peeling → Blanking → Pengeboran lubang dalam → Pelumas → Penggulungan atau gambar dingin → Degrease
→ Bright annealing → Straightening → ID dan polishing permukaan OD → Inspeksi → Pengepakan.
9 DIMENSI
Variasi dimensi yang diizinkan
Rentang OD | OD | Indo | WT | ||
Di. | mm | Di. | mm | ±% | |
Hingga, tetapi tidak termasuk 3/32 (0,094) masuk. (2,38 mm) | +0,002 -0.000 | +0,050 -0.000 | +0.000 -0,002 | +0.000 -0,050 | 10 |
3/32 (0,094) in. (2,38 mm) tetapi tidak termasuk 3/16 (0,188) in. (4,76 mm) | +0,003 -0.000 | +0.080 -0.000 | +0.000 -0,003 | +0.000 -0.080 | 10 |
3/16 hingga, tetapi tidak termasuk, 1/2 (0,500) masuk. (12,70 mm) | +0,004 -0.000 | +0.100 -0.000 | +0.000 -0,004 | +0.000 -0,100 | 10 |
10 UJI FLARING
Bagian tabung yang panjangnya sekitar 4 in. (101,6 mm) harus berdiri dikembang dengan pahat yang memiliki sudut dimasukkan 60 ° sampai tabung di mulut suar telah diperluas ke persentase berikut tanpa retak atau menunjukkan cacat:
Rasio diameter dalam ke luar Diameter | Ekspansi minimum diameter dalam,% |
0,9 | 21 |
0.8 | 22 |
0,7 | 25 |
0,6 | 30 |
0,5 | 39 |
0,4 | 51 |
0,3 | 68 |
11 Hidrostatik, Uji Tekanan Air Bawah Air, atau Uji Listrik Tidak rusak
Setiap tabung harus menjalani uji hidrostatik, uji tekanan udara bawah air, atau uji listrik tidak rusak. Itu
jenis pengujian yang akan digunakan harus sesuai pilihan pabrikan, kecuali ditentukan lain dalam pesanan pembelian.
Tes hidrostatis
Setiap tabung harus menjalani uji hidrostatik pada tekanan uji tidak melebihi 1000 psi (6.89MPa).
Uji Tekanan Bawah Air Udara
Setiap tabung harus menjalani uji tekanan udara bawah air, pada tekanan uji seperti yang diberikan oleh persamaan berikut atau 500 psi (3,4 MPa), mana yang lebih rendah: P = 2St / D
dimana:
P = tekanan udara, psi atau MPa
S = stres serat yang diijinkan sebesar 16.000 psi (110,3 MPa),
t = ketebalan dinding yang ditentukan, dalam. atau mm, dan
D = ditentukan diameter luar, dalam. Atau mm.
Uji Listrik Tidak rusak
Setiap tabung harus menjalani uji listrik tidak rusak yang mampu mendeteksi ketidaksempurnaan dengan a
kedalaman melebihi 10% dari ketebalan dinding atau 0,002 inci (0,05 mm), mana yang lebih besar. Pengujian tidak akan diperlukan pada ukuran di bawah 0,125 inci (3,18 mm) dengan diameter luar. Namun, atas pilihan pembeli, pipa yang ditarik dengan diameter di bawah 0,125 in. Dapat diuji sementara dalam kisaran dari 0,156 in. (3,97mm) hingga 0,125 in. Diameter luar, dan segala cacat yang ditemukan harus dimusnahkan sebelum pengurangan lebih lanjut dilakukan.
12 KAPASITAS PRODUK
OD: 0,25-8,0 mm
WT: 0,065-3,0 mm
Konsentrisitas: baik
Kelurusan: ≤1mm / m
Permukaan: 2B, BA, Cermin, permukaan sandblasted, permukaan pasif.
Permukaan anil, gambar halus permukaan terang Ra≤0.8μm, ID halus dan OD Ra≤0.2-0.4.4m. (mungkin Ra 0.1μm atas permintaan).
1 3 SPESIFIKASI STANDAR
GB / T 3090 Stainless steel diameter kecil tabung baja mulus
GBT 18457 Jarum stainless steel untuk pembuatan mesin medis
GB 4234 Baja tahan karat untuk implan bedah
YBT 4513-2017 Tabung stainless steel untuk gas medis dan vakuum
Spesifikasi Standar ASTM A632 untuk Tabung Stainless Steel Austenitic Mulus dan Dilas (Diameter Kecil) untuk Layanan Umum
ISO 5832-1-2016 Implan untuk bahan logam operasi - Bagian 1 Baja tahan karat tempa
ISO 9626-2016 Tabung jarum stainless steel untuk pembuatan persyaratan perangkat medis dan metode pengujian
14 KEUNGGULAN KOMPETITIF
(1) Lebih dari 50 tahun pengalaman penelitian dan pengembangan dalam paduan suhu tinggi, paduan tahan korosi, paduan presisi, paduan tahan api, logam langka dan bahan dan produk logam mulia.
(2) 6 laboratorium kunci negara dan pusat kalibrasi.
(3) Teknologi yang dipatenkan.
(4) Kinerja tinggi.
15 KETENTUAN BISNIS
Pesanan minimal | Dapat dinegosiasikan |
Harga | Dapat dinegosiasikan |
Rincian pengemasan | Pencegah air, pengangkutan layak laut, kotak plastik |
Menandai | Sesuai pesanan |
Waktu pengiriman | 60-90 hari |
Syarat pembayaran | T / T, L / C pada pandangan, D / P |
Kemampuan pasokan | 20 metrik ton / Bulan |
