Detail produk:
|
| Menyoroti: | logam nitinol,paduan nitinol,kawat Nitinol untuk biomedis |
||
|---|---|---|---|
Bentuk memori paduan, paduan titanium nikel super elastis, kawat Nitinol untuk biomedis
PRODUK
Bentuk memori paduan, paduan titanium nikel super elastis, kawat bundar Nitinol, kawat datar, kawat cross sectional berbentuk untuk biomedis
GAMBARAN UMUM
Nitinol adalah paduan memori bentuk yang paling komprehensif dipelajari dan terbaik. Mereka memiliki karakteristik kekuatan tinggi, plastisitas tinggi, ketahanan korosi yang baik, stabilitas yang baik dan biokompatibilitas yang sangat baik. Keunggulan penerapannya dalam pengobatan adalah paduan memori bentuk lain tidak dapat diganti.
Nitinol menggabungkan dua karakteristik unik yang berkaitan erat: bentuk memori dan superelastisitas. Memori bentuk memberi Nitinol kemampuan untuk berubah bentuk pada satu suhu, dan kemudian kembali ke bentuk aslinya ketika dipanaskan hingga suhu transformasi. Efek ini disebabkan oleh perubahan material dari struktur martensit monoklinik suhu rendah menjadi struktur austenitik kubik suhu tinggi.
SIFAT-SIFAT NITINOL
1 Bentuk memori
2 Super elastis
3 Sensitivitas terhadap perubahan suhu oral
4 Ketahanan korosi yang baik
5 kekebalan Toksin
6 Kekuatan korektif yang lembut
7 Karakteristik penyerapan goncangan yang baik
NITINOL UNTUK BIOMEDICINE A PPLICATION
Nitinol adalah istilah untuk paduan Ni-Ti biner hampir sama dengan atom, dan banyak digunakan dalam bidang medis karena sifatnya yang super elastisitas. Namun, Ternary atau paduan Nikel-Titanium lainnya dapat diperoleh untuk sifat yang berbeda.
Untuk biomedis, nitinol archwire digunakan untuk penyelarasan awal gigi pasien. Nitinol push spring dan tension spring adalah mata air yang digunakan untuk gigi ortodontik, perangkat ortopedi skoliosis. Selain itu, nitinol digunakan dalam operasi untuk membuat berbagai konektor tulang, klip pembuluh darah, filter koagulasi, komponen pelebaran pembuluh darah, semua jenis stent intracavitary, perangkat embolisasi, patch jantung, filter thrombus, kabel pemandu intervensi dan jahitan bedah, dll.
KOMPOSISI KIMIA
Tabel 1
| Fe | Ni | Cr | Cu | Nb |
| ≤0,05 | 54.5-57.0 | ≤0,01 | ≤0,01 | ≤0.025 |
| C | Ti | Bersama | N + O | H |
| ≤0,05 | Seimbang | ≤0,05 | ≤0,050 | ≤0,005 |
Komposisi kimianya sesuai dengan ASTM F2063-12 atau GB 24627-2009 (% berat)

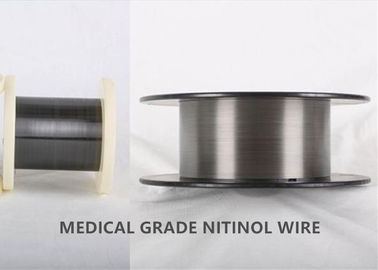

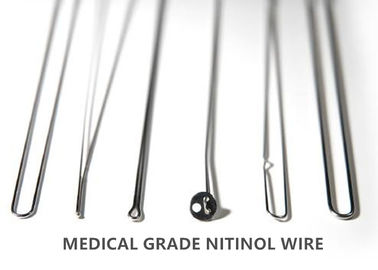

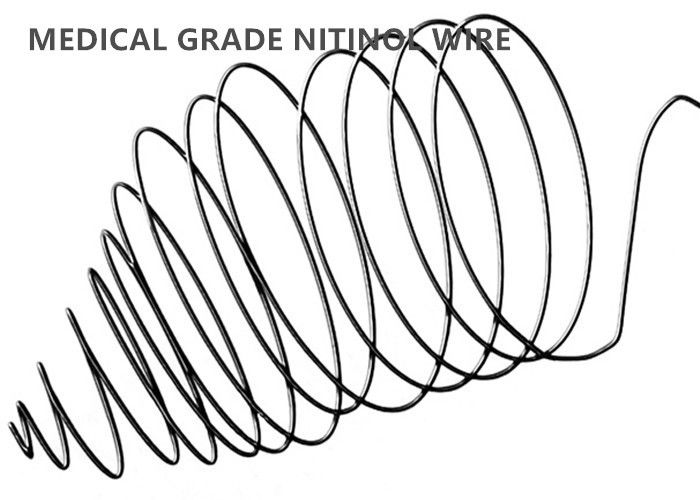

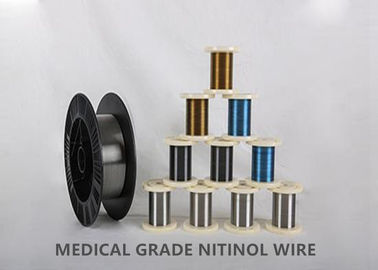

KAWAT ITINOL
Memori bentuk Kawat Nitinol dapat digunakan untuk mengembangkan implan yang dapat dikirim ke dalam tubuh dalam bentuk yang kompak dan kemudian diaktifkan ke dalam bentuk fungsional setelah dikerahkan. Jika Anda membutuhkan kabel dalam bentuk tertentu untuk aplikasi tertentu, kami menawarkan Pengaturan Bentuk. Ini "menetapkan" bentuk kawat yang secara khusus sesuai dengan persyaratan desain perangkat Anda. Kami tidak hanya memproduksi Nitinol dalam berbagai bentuk, kami mengontrol seluruh proses, dari awal hingga selesai, dengan menjadi sumber peleburan untuk Nitinol yang terkemuka di dunia untuk industri perangkat medis.
Superelastisitas terjadi pada suhu tepat di atas suhu transformasi dan memungkinkan bahan pulih dari hingga 8% regangan dengan set permanen 0,5% atau kurang.
Nitinol tersedia dalam dua bentuk dasar:
Kawat bundar nitinol dan pipih
Bilah groundless tengah tanpa nitinol
Semua nilai Nitinol tersedia dalam kondisi kerja dingin yang siap untuk perlakuan panas atau sebagai kawat super elastis yang diluruskan.
N APLIKASI SPESIFIKASI KAWAT ITINOL
Kawat Nitinol digunakan untuk berbagai aplikasi medis dan industri. Aplikasi medis termasuk terapi vaskular, manajemen irama jantung, neurostimulasi, ortodontik, ortopedi, endoskopi, kedokteran gigi implan, dll. Aplikasi medis yang umum termasuk kawat pemandu, dukungan tenunan, file akar gigi, kawat lengkung gigi, iud, garis jahitan, dll.
Beberapa aplikasi teknik khas untuk setiap nilai medis Nitinol diberikan di bawah ini:
Nitinol A: Guidewires, stent, stylets, mandrels pembentuk, keranjang pengambilan batu, file ortodontik, dll.
Nitinol B *: Sering digunakan dalam aplikasi yang membutuhkan tegangan dataran tinggi bongkar dan muat tinggi pada suhu kamar. Chromium didoping untuk menurunkan suhu transformasi dan meningkatkan kekuatan tarik.
Nitinol C **: Aplikasi yang membutuhkan peningkatan kekakuan. Cobalt diolah untuk menurunkan suhu transformasi dan meningkatkan kekuatan tarik.
Nitinol D: Memberikan performa bersepeda terbaik pada suhu tubuh (37 ° C).
Nitinol E: Aplikasi umum untuk paduan ini adalah aktuator suhu tinggi.
Nitinol F: Aplikasi umum untuk paduan ini adalah aktuator suhu tinggi.
Nitinol G: Biasanya digunakan dalam aplikasi yang memerlukan transformasi fase pada suhu tubuh (37 ° C).
Nitinol H: Untuk digunakan dalam aplikasi lingkungan suhu yang sangat dingin.
* Komposisi kimia yang khas: ASTM F2063 Exc. Cr 0,2% hingga 0,3%
** Komposisi kimia yang khas: ASTM F2063 Exc. Co 1% hingga 2%
M SIFAT-SIFAT ECHANIKAL PADUAN SUPERELASTIS
Tabel 2: Cold work super elastis
| Kode kawat | Ingot As (° C) | UTS (psi) | Perpanjangan (%) | UTS (psi) | Perpanjangan (%) | Memuat Plateau (psi) | Membongkar Plateau (psi) | Af aktif (° C) |
| Niti A | -35 hingga -10 | 200.000 mnt | > 4% | 180.000 mnt | > 10% | > 70.000 | > 20.000 | +10 hingga +18 |
| Niti B | -65 hingga 0 | 250.000 mnt | > 4% | 210.000 mnt | > 10% | > 80.000 | > 35.000 | 0 + 18 |
| Niti C | -80 * | 200.000 mnt | > 5% | 190.000 mnt | > 10% | > 100.000 | > 60.000 | -15 * |
| Niti D | -10 hingga +10 | 220.000 mnt | > 4% | 180.000 mnt | > 10% | > 65.000 | > 7.000 | +14 hingga +22 |
| Niti H | ≤ -35 | 220.000 mnt | > 4% | 160.000 mnt | > 10% | > 75.000 | > 25.000 | ≤0 |
| Catatan | 1. Set Permanen <0,5% setelah disaring menjadi 8% 2. Hasil khas untuk diameter kawat bulat dari 0,05 mm hingga 4,0 mm. 3. Semua pengujian mekanik dilakukan pada 22 ± 2 ° C 4. Af aktif adalah suhu di mana bahan telah sepenuhnya berubah menjadi austenit. 5. * Target khas | |||||||
M SIFAT-SIFAT ECHANIKAL DARI ALLAH BENTUK BENTUK
Tabel 3: Memori dengan bentuk dingin
| Kode kawat | Ingot As (° C) | UTS (psi) | Perpanjangan (%) | UTS (psi) | Perpanjangan (%) | Memuat Plateau (psi) | Af aktif (° C) |
| Niti E | ≥ +85 | 220.000 mnt | > 3% | 160.000 mnt | > 10% | T / A | ≥ +85 |
| Niti F | +35 hingga +85 | 220.000 mnt | > 3% | 160.000 mnt | > 10% | T / A | +40 hingga +80 |
| Niti G | +10 hingga +35 | 220.000 mnt | > 3% | 160.000 mnt | > 10% | T / A | +22 hingga +40 |
| Catatan | 1. Hasil khas untuk diameter kawat bundar dari 0,05 mm hingga 4,0 mm. 2. Semua pengujian mekanik dilakukan pada 22 ° C ± 2 ° C 3. Af aktif adalah suhu di mana bahan telah sepenuhnya berubah menjadi austenit. | ||||||
BENTUK KAWAT ITINOL
Kawat bundar: 0,05 hingga 4,0mm
Rasio aspek kawat datar: W / T <10
Rolled Strip - aspek rasio: W / T> 10: 1
Ketebalan minimum: 0,008mm
Lebar Maksimal: 11.5mm
Turkshead: Square, Rectangular
Bentuk Kustom: Berbagai macam kawat cross-sectional berbentuk
Diameter dan toleransi kawat bulat nitinoal
Tabel 4
| Diameter mm | 4.00-2.00 | 2.00-1.00 | 1,00-0,35 | 0,35-0,26 | 0,26-0,15 | 0,15-0,05 |
| Toleransi mm | ± 0,020 | ± 0,015 | ± 0,010 | ± 0,007 | ± 0,005 | ± 0,004 |
Keluar dari kebulatan dalam setengah dari toleransi diameter.
D KONDISI ELIVERY
(1) Superelastik yang diluruskan (SE)
(2) Dingin bekerja (CW)
KONDISI PERMUKAAN I IRE
(1) Light Oxide - permukaan yang digambar intan
(2) Dark Oxide - permukaan yang digambar intan
(3) Black Oxide - permukaan yang digambar intan
(4) Etch - penghilangan secara kimia lapisan oksida - akan mempertahankan permukaan yang halus
(5) Acar - penghapusan kimia lapisan oksida bersama dengan sedikit permukaan logam dasar akan memiliki tekstur kasar
(6) Terukir dan Dipoles Secara Mekanis - Penghilangan secara kimia lapisan oksida yang diikuti oleh pemoles mekanis - permukaan akan memiliki tampilan stainless steel (walaupun pada perbesaran> 40x, goresan mikro akan ada
(7) Bebas oksida - halus dan tanpa oksida yang terlihat
KODE WIRE
Suhu aktif adalah salah satu sifat penting Nitinol yang dapat menentukan kinerja paduan super elastis yang efektif. Meskipun semua kandungan Ni utama dalam kisaran 54,5 ~ 57,0% massal sesuai dengan spesifikasi standar ASTM F2063-12, A f- nya sangat sensitif terhadap komposisi kimianya, perincian terperinci dari komposisi Nitinol sangat penting. Inilah sebabnya kami menggunakan kode material terperinci dan terverifikasi untuk mengidentifikasi paduan.
Tabel 5
| Kode kawat | SEBUAH | B | C | D | E | F | G | H |
| Aktif A ℃ suhu | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

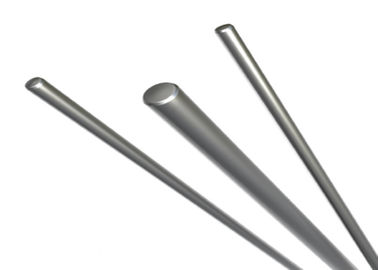

N BARAT CENTERLESS ITINOL GROUND
Bersamaan dengan kawat Nitinol, bar medis kelas Nitinol juga tersedia dengan kisaran diameter dari 2.0mm hingga 5.0mm dengan opsi oksida pembentuk alami atau groundless center dan permukaan yang dipoles.
SIFAT MEKANIK YPICAL GROUND BAR
Kondisi: Super elastis
Tabel 6
| jenis bahan | UTS (PSI) | Perpanjangan (%) | Memuat Plateau (PSI) | Dataran Tinggi Bongkar (PSI) | Af aktif (° C) |
| Niti A | 130.000 | lebih dari 12% | 65.000 | 15.000 | dibawah 18 |
| Catatan | 1. Set Permanen adalah maks 1%. setelah tegang hingga 6% 2. Semua Pengujian Mekanis Dilakukan pada Suhu Kamar (22 ° C ± 2 ° C) | ||||
APLIKASI UTAMA
Ortopedi
Ortodontik
SPESIFIKASI STANDAR
ASTM F2063-12 Komposisi kimia standar dari paduan memori bentuk tempa nitinol yang digunakan dalam peralatan medis dan implan bedah
ID 24627 Komposisi kimia standar dari paduan memori bentuk tempa nitinol yang digunakan dalam peralatan medis dan implan bedah
ASTM F2633-13 Spesifikasi standar untuk pemasangan paduan memori bentuk nitinol yang mulus untuk peralatan medis dan implan bedah
ASTM F2005-05 Terminologi standar untuk paduan memori bentuk nitinol
ASTM F2004-05 Metode uji standar untuk suhu transisi paduan Nitinol dengan analisis termal
ASTM F2516-14 Metode uji tarik untuk bahan hiperelastik nitinol
ASTM F2082-15 Metode uji standar untuk suhu transisi fasa paduan memori nitinolshape dengan menekuk dan mengembalikan bebas.
KEUNTUNGAN
Semua bahan baku Nitinol yang masuk harus melalui pemeriksaan pihak ketiga untuk memastikan mereka memenuhi spesifikasi khusus untuk kimia, suhu transformasi, homogenitas bahan, dan mikro. Untuk mempromosikan kualitas permukaan akhir yang sangat halus dan seragam, semua produk kawat dan tabung menggunakan teknologi cetakan gambar berlian tunggal dan multi-kristal dengan presisi tinggi. Setelah perlakuan panas super-elastis yang benar, bahan titanium-titanium kelas medis dapat mengalami hingga 8% regangan tanpa tekukan permanen pada suhu manusia.
KETENTUAN BISNIS
| pesanan minimal | Dapat dinegosiasikan |
| Harga | Dapat dinegosiasikan |
| Rincian Pengemasan | Pencegah air, pengangkutan layak laut, kotak kayu non-fumigasi |
| Menandai | Sesuai pesanan |
| Waktu pengiriman | 60-90 hari |
| Syarat pembayaran | T / T, L / C pada pandangan, D / P |
| Kemampuan Supply | 20 metrik ton per bulan |
